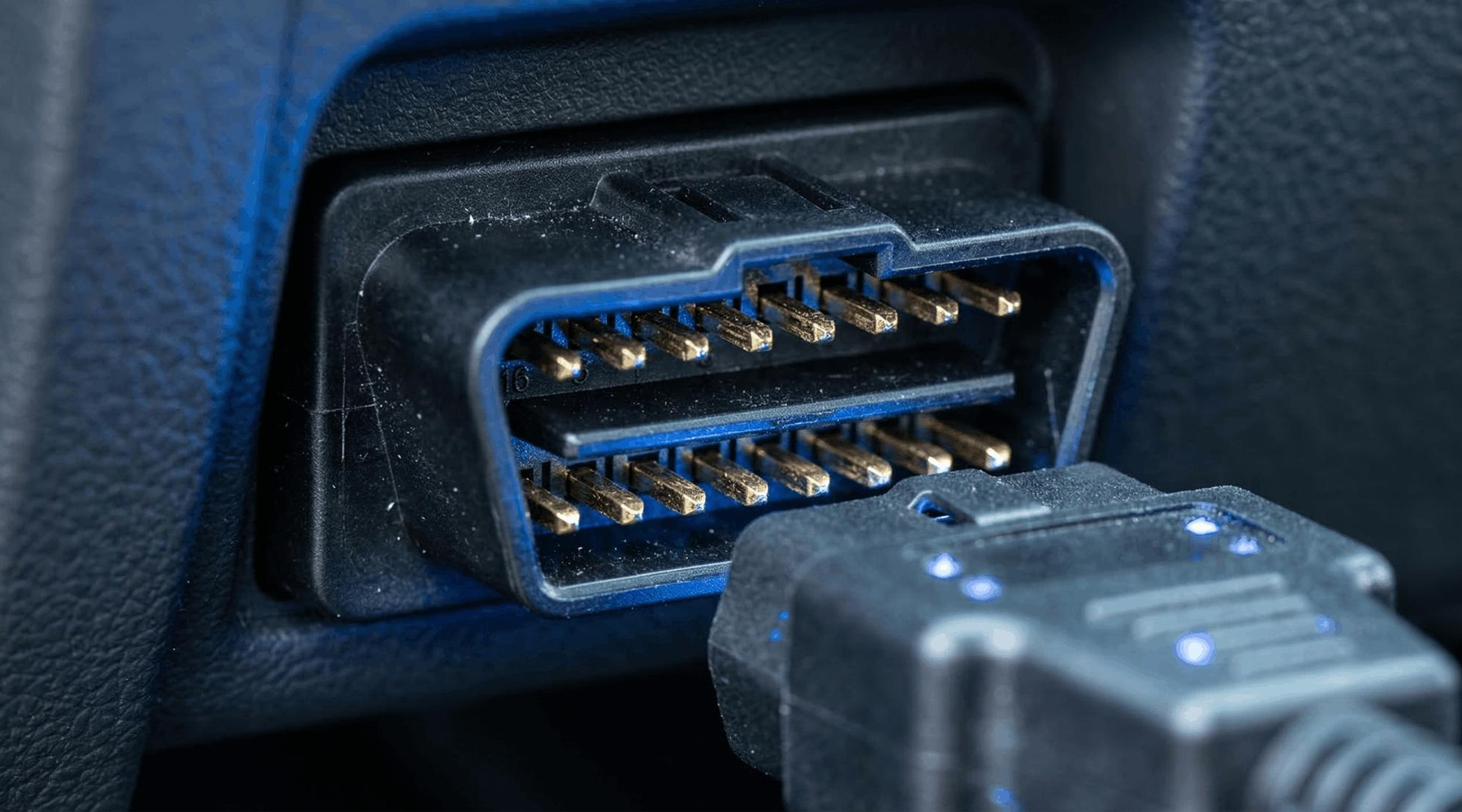

Lire un code défaut, l'effacer, repartir : voilà l'usage que la plupart des conducteurs font de leur valise. Pourtant, derrière la prise se cachent dix modes de service OBD normalisés, et chacun répond à une question précise posée au calculateur. Les connaître, c'est transformer un simple lecteur de codes en véritable outil d'investigation.

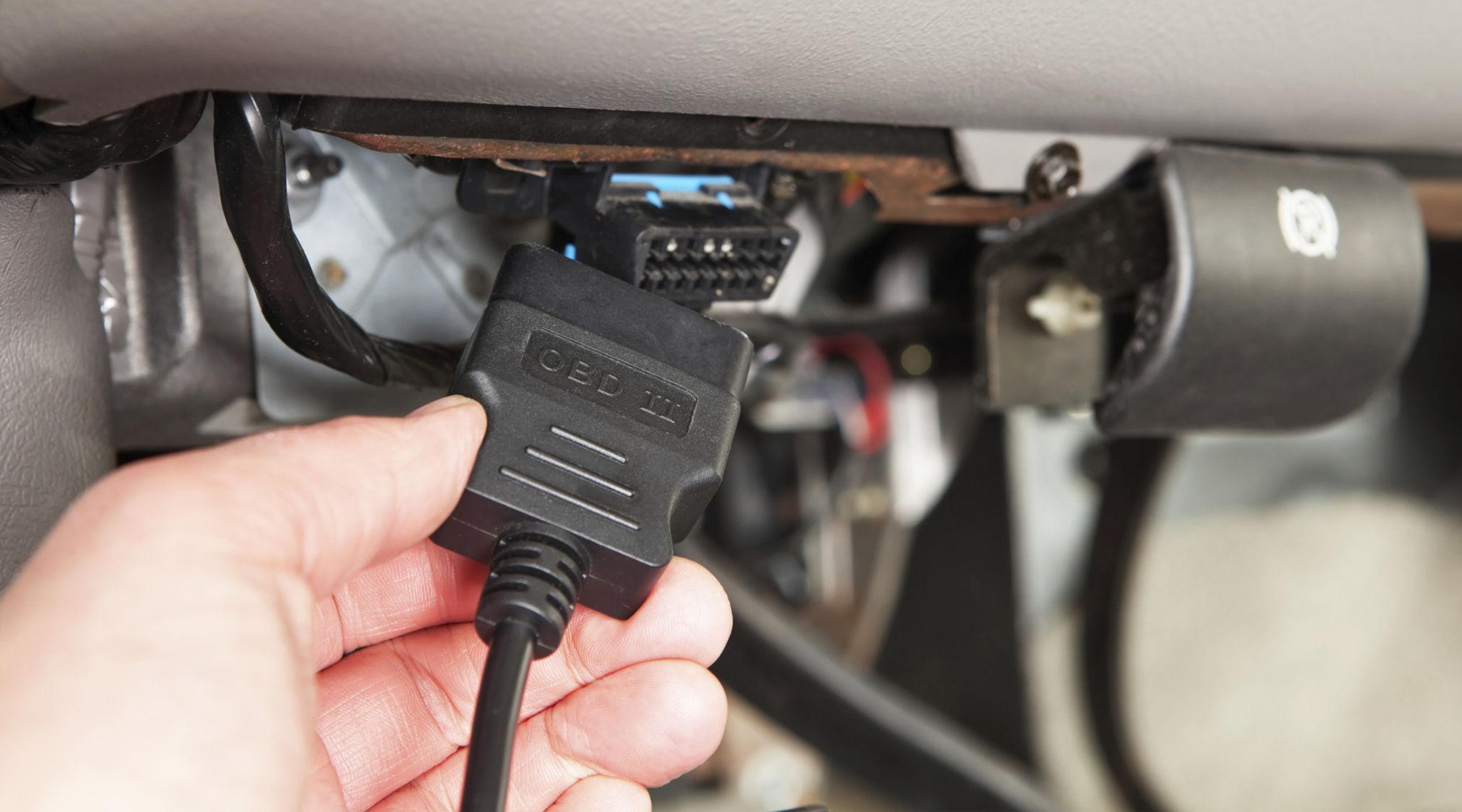

Ce guide les passe en revue un par un, avec un cas d'usage concret à chaque fois. Pour les bases, consultez d'abord notre article sur le fonctionnement de la technologie OBD embarquée et notre guide pour localiser la prise OBD de votre véhicule.
Un mode OBD, c'est quoi exactement ?
Quand une valise interroge un véhicule, elle envoie des requêtes normalisées. La norme SAE J1979, reprise en Europe via ISO 15031, définit dix services de diagnostic standardisés, numérotés de 01 à 0A en hexadécimal. Certains outils les affichent $01 à $0A, et le dernier apparaît parfois sous le nom « mode 10 » : c'est le même.
Chaque mode correspond à une question type : « donne-moi tes valeurs actuelles », « liste tes défauts confirmés », « efface ta mémoire ». Le calculateur répond dans un format identique quelle que soit la marque. C'est ce qui permet à un même outil de dialoguer avec des véhicules très différents sur le périmètre antipollution commun à tous les constructeurs.
Précision importante : ces dix modes couvrent l'OBD générique, centré sur les émissions. L'ABS, l'airbag ou le confort relèvent de protocoles de diagnostic propres à chaque constructeur, accessibles uniquement avec un outil compatible.
Mode 01 : les valeurs en temps réel et le readiness
C'est le mode le plus utilisé au quotidien. Il expose les valeurs en temps réel du moteur, appelées PID, transmises en continu pendant que le véhicule fonctionne :
- le régime moteur et la charge calculée ;
- les températures du liquide de refroidissement et de l'air d'admission ;
- les corrections de richesse court terme et long terme, les fameux fuel trims ;
- la tension ou le courant des sondes lambda ;
- le débit d'air massique et la pression du collecteur d'admission.
Cas d'usage : un moteur qui broute à chaud sans le moindre code enregistré. Les corrections de richesse montrent en direct si le mélange dérive, et de combien. C'est souvent plus parlant qu'un code isolé.
Le readiness OBD, la partie oubliée du mode 01
Le mode 01 renvoie aussi l'état du voyant et le statut des moniteurs de readiness : catalyseur, système EVAP, sondes à oxygène… Chaque moniteur indique si son autodiagnostic est terminé. Après un effacement, tous repassent à « non prêt » et ne se revalident qu'après plusieurs cycles de conduite complets. Un point à contrôler avant de présenter un véhicule récent au contrôle technique, où la lecture OBD fait partie des vérifications sur les modèles concernés.
Mode 02 : le freeze frame, l'instantané de la panne
Quand un défaut est mémorisé, le calculateur photographie l'instant. Le mode 02 restitue ce cliché, le freeze frame : une photographie des conditions exactes d'apparition de la panne — régime, vitesse, température moteur, charge et corrections de richesse au moment précis du défaut.
Cas d'usage : des ratés d'allumage intermittents impossibles à reproduire en atelier. Le freeze frame révèle que le défaut survient moteur froid, à bas régime et charge légère. Vous savez désormais dans quelles conditions rouler pour reproduire la panne, et quels paramètres surveiller en mode 01 à ce moment-là.
Attention : l'effacement du mode 04 supprime aussi ces données figées. Relevez toujours le freeze frame avant tout effacement de la mémoire défauts.
Modes 03, 04 et 07 : le cycle de vie d'un code défaut
Ces trois modes gèrent ensemble le cycle de vie complet d'un code défaut : détection, confirmation, effacement.
Mode 03 : les codes confirmés
Le mode 03 liste les codes vérifiés sur plusieurs cycles, ceux qui allument le voyant. C'est la lecture classique : P0301 pour des ratés sur le cylindre 1, P0420 pour un catalyseur sous-performant. Les codes P0 sont génériques, les P1 propres au constructeur. Si le témoin vient de s'allumer sur votre tableau de bord, notre guide que faire quand le voyant moteur s'allume détaille la marche à suivre pas à pas.
Mode 04 : l'effacement, à manier avec précaution
Le mode 04 remet la mémoire à zéro : codes, freeze frame, résultats de tests et moniteurs de readiness. Deux pièges classiques. Un : effacer un code sans traiter la cause ne répare rien, le défaut reviendra. Deux : effacer juste avant un contrôle laisse tous les moniteurs « non prêts », ce qui se voit immédiatement à la lecture.
Mode 07 : les codes en attente
Le mode 07 affiche les codes défauts en attente de confirmation : des anomalies détectées sur le cycle de conduite en cours ou le précédent, pas encore validées. Cas d'usage précieux : après une intervention, effacez, roulez, puis relisez le mode 07. S'il reste vide, la panne ne réapparaît pas. Vous venez de valider une réparation sans attendre le retour du voyant.
Modes 05 et 06 : les tests des sondes et des systèmes surveillés
Ici, on quitte la lecture de codes pour entrer dans les résultats des tests internes du calculateur. C'est le territoire des diagnostiqueurs avertis, et la partie la plus riche de la norme.
Mode 05 : les tests des sondes à oxygène
Le mode 05 renvoie les autotests des sondes lambda : tensions mini et maxi, temps de commutation. Il concerne surtout les véhicules antérieurs à la généralisation du bus CAN. Sur les voitures récentes, ces résultats ont migré vers le mode 06.
Mode 06 : les systèmes surveillés à la loupe
Le mode 06 OBD est le plus sous-estimé des dix. Il expose, test par test, les résultats chiffrés des systèmes surveillés non continus : efficacité du catalyseur, étanchéité du circuit EVAP, vanne EGR, sondes, et souvent les compteurs de ratés d'allumage cylindre par cylindre.
Chaque ligne associe une valeur mesurée à ses limites autorisées. Toute la puissance du mode est là : une valeur encore dans les clous mais collée à sa limite désigne un composant en fin de vie avant l'apparition du code. Exemple : l'efficience du catalyseur frôle son seuil ? Le P0420 n'est qu'une question de temps. Vous anticipez au lieu de subir.
Seule réserve : les données brutes restent cryptiques, avec des identifiants hexadécimaux. Une valise capable de traduire les tests du mode 06 en clair change complètement l'exercice.
Modes 08 et 09 : commandes, VIN et calibrations
Mode 08 : le contrôle bidirectionnel
Avec le mode 08, la valise ne se contente plus d'écouter : elle commande. En OBD générique, l'usage le plus répandu est le test d'étanchéité du circuit EVAP, pendant lequel le calculateur ferme la vanne du réservoir pour permettre un contrôle de fuite. Ce mode reste peu implémenté sur les véhicules européens : les vrais tests d'actionneurs — injecteurs, électrovannes, pompes — passent le plus souvent par les protocoles propres à chaque marque.
Mode 09 : VIN, calibrations et traçabilité
Le mode 09 renvoie l'identité du véhicule : numéro VIN, identifiants de calibration et leurs empreintes de vérification. Deux cas d'usage. D'abord, comparer le VIN lu à la prise avec celui de la carte grise lors d'un achat d'occasion : un écart trahit un calculateur échangé ou une identité douteuse. Ensuite, vérifier la version logicielle après une reprogrammation. Pour décoder ce numéro à 17 caractères, suivez notre tuto pour analyser le VIN de votre voiture.
Mode 0A : les codes permanents qui survivent à l'effacement
Le mode 0A liste les codes défauts permanents. Leur particularité : ils survivent à l'effacement du mode 04 et au débranchement de la batterie. Aucune valise ne peut les supprimer directement, quel que soit son niveau de gamme.
Pourquoi ce verrou ? Pour bloquer une pratique bien connue : effacer la mémoire juste avant un contrôle antipollution afin de masquer un défaut. Un code permanent ne disparaît que lorsque le calculateur a revalidé le système sur plusieurs cycles de conduite sans revoir l'anomalie. Autrement dit, il s'efface tout seul… quand la réparation est réelle.
Cas d'usage : un mode 0A vide, combiné à des moniteurs de readiness au vert, constitue la meilleure preuve qu'une réparation a été validée par le véhicule lui-même. À l'inverse, un code permanent encore présent malgré une mémoire « propre » signale un effacement de façade.
Tableau récapitulatif des 10 modes OBD
La synthèse à garder sous la main pendant vos sessions de diagnostic.
| Mode | Nom courant | Usage concret |
|---|---|---|
| 01 | Données en temps réel | Surveiller les paramètres moteur et le readiness |
| 02 | Freeze frame | Connaître les conditions d'apparition du défaut |
| 03 | Codes confirmés | Lire les pannes qui allument le voyant moteur |
| 04 | Effacement | Remettre à zéro codes, freeze frame et moniteurs |
| 05 | Tests des sondes O2 | Contrôler les sondes lambda (véhicules pré-CAN) |
| 06 | Tests des systèmes surveillés | Repérer un composant proche de sa limite |
| 07 | Codes en attente | Valider une réparation sans attendre le voyant |
| 08 | Contrôle des systèmes | Piloter certains tests, comme l'étanchéité EVAP |
| 09 | Informations véhicule | Lire le VIN et les calibrations des calculateurs |
| 0A | Codes permanents | Prouver que la réparation a été revalidée |
Ce que les valises grand public affichent… et ce qu'elles taisent
Tous les outils n'exposent pas les dix modes. Les lecteurs d'entrée de gamme se limitent souvent aux modes 01 (partiel), 03 et 04. Conséquences directes :
- pas de freeze frame détaillé, donc aucun contexte d'apparition du défaut ;
- pas de mode 06 lisible, donc aucune détection précoce des composants fatigués ;
- pas de mode 0A, donc impossible de repérer un effacement de complaisance ;
- un readiness incomplet, risqué avant un passage au contrôle technique.
Avant d'investir, notre comparatif quelle valise de diagnostic auto choisir en 2026 passe en revue les critères qui comptent vraiment.
Exploiter les dix modes avec une valise iCarsoft

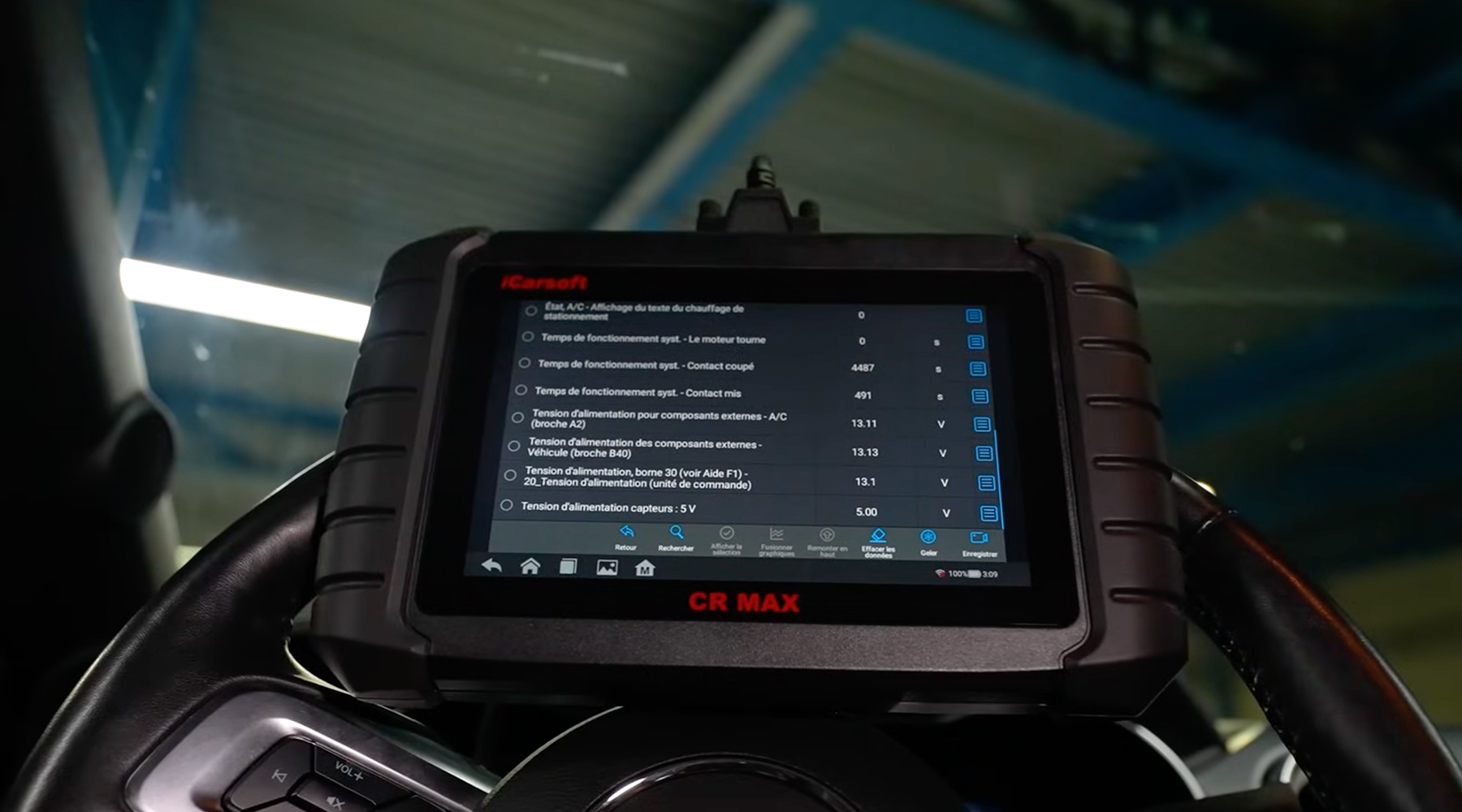

Les valises multimarques iCarsoft couvrent les modes normalisés et affichent les données en temps réel sous forme de graphiques : corrections de richesse, tensions lambda, compteurs de ratés. Vous lisez les codes confirmés, en attente et permanents, consultez le freeze frame associé et suivez l'état du readiness avant un contrôle.
La valise iCarsoft CR Ultra va plus loin que le périmètre OBD générique : lecture et effacement sur l'ensemble des calculateurs du véhicule, tests d'actionneurs via les protocoles constructeur et fonctions de service pour l'entretien courant — réinitialisation d'entretien, frein de parking électronique ou régénération du filtre à particules, selon les véhicules. De quoi transformer la théorie des dix modes en diagnostic automobile complet à domicile.
