Prise diagnostic moto : emplacement et adaptateur par marque

Vous avez une valise en main, vous soulevez la selle… et aucune prise OBD2 à 16 broches en vue. Rassurez-vous, c'est le cas le plus courant : la majorité des motos utilisent un connecteur propriétaire à 3, 4 ou 6 broches, logé sous la selle ou derrière un cache latéral. Ce guide vous explique où se cache la prise diagnostic moto selon la marque, quel adaptateur brancher et ce que vous pourrez réellement lire une fois connecté.

Pourquoi votre moto n'a souvent pas de prise OBD2 16 broches

Sur une voiture, la prise OBD2 à 16 broches est normalisée depuis longtemps : même forme, même brochage, même emplacement près du volant. Sur deux-roues, l'harmonisation est arrivée bien plus tard. Pendant des années, chaque constructeur a développé son propre outil d'atelier, avec son connecteur et son protocole. La prise OBD moto au format 16 broches était donc l'exception, pas la règle.

À cela s'ajoutent les contraintes du deux-roues : peu de place, eau, vibrations. Les constructeurs ont privilégié des connecteurs diagnostic moto compacts et étanches, protégés par un capuchon et rangés là où ils restent accessibles sans démontage lourd.

Dernier point, souvent mal compris : une prise à 16 broches ne garantit pas un dialogue « comme sur une auto ». Le connecteur peut être standard alors que le protocole reste partiellement propriétaire. Une interface voiture générique peut alors se connecter sans rien lire, ou se limiter à quelques codes liés aux émissions. C'est précisément là qu'une valise moto dédiée avec ses adaptateurs fait la différence.

Les prises propriétaires à 3, 4 et 6 broches : comment les reconnaître

Vous rencontrerez quatre grandes familles de connecteurs. Le nombre de broches donne une première indication, mais ne suffit pas : deux prises à 4 broches de marques différentes n'ont ni la même forme, ni le même détrompeur, ni le même brochage.

• Prise diagnostic 3 broches : petit connecteur plat, fréquent sur les Yamaha à injection de première génération, certaines Ducati et plusieurs modèles du groupe Piaggio.
• Prise diagnostic 4 broches : la plus répandue. Connecteur rouge chez Honda (le fameux DLC), connecteur à 4 voies chez Yamaha sur les générations récentes, prise Deutsch à 4 voies sur les Harley-Davidson plus anciennes.
• Prise diagnostic 6 broches : connecteur blanc chez Suzuki, prise utilisée par Kawasaki sur ses modèles récents, par KTM, et par Harley-Davidson depuis le passage au bus CAN.
• Prise ronde 10 broches BMW : connecteur circulaire fermé par un bouchon vissé, typique des BMW Motorrad des générations précédentes.

Pour identifier la vôtre, observez quatre indices : la couleur du corps, la présence d'un capuchon ou d'un bouchon factice, la forme du détrompeur et le nombre de contacts. Un connecteur qui ne mène nulle part, fermé par un cache, est presque toujours votre prise de diagnostic.

Tableau : type de prise et emplacement habituel selon la marque

Le tableau ci-dessous résume les configurations les plus fréquentes. L'implantation varie d'une génération à l'autre, parfois d'un modèle à l'autre : le manuel du propriétaire ou la revue technique reste la référence pour votre moto précise.

Votre marque n'y figure pas ? Le réflexe reste le même : repérer le connecteur fermé par un capuchon près de la batterie ou du calculateur, compter les broches et comparer avec la liste des câbles de votre valise.

Où chercher concrètement la prise diagnostic sur votre moto

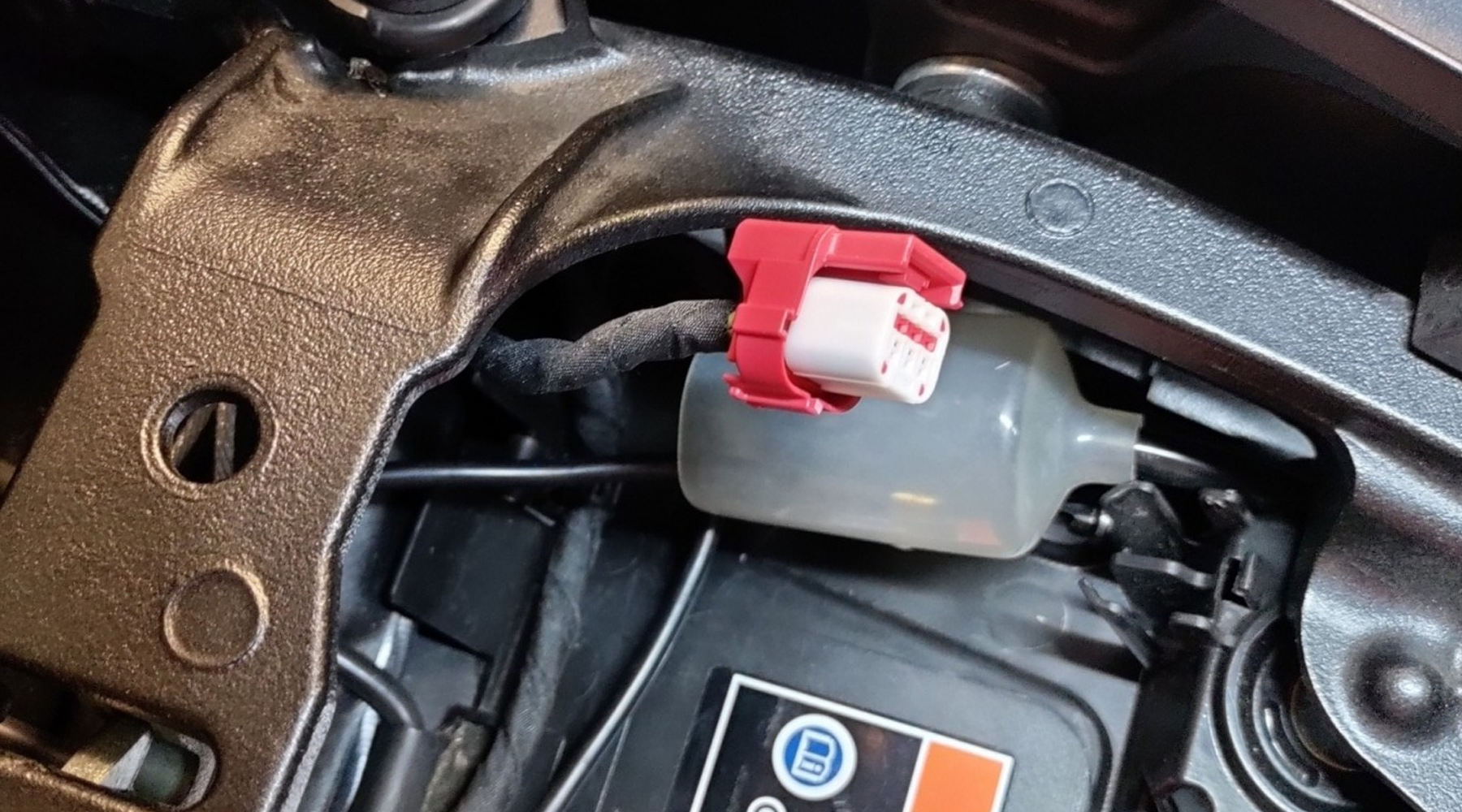

Sous la selle : le cas le plus fréquent

Déverrouillez la selle (ou la selle passager sur une sportive) et regardez autour de la batterie, du boîtier à fusibles et du relais de démarreur. La prise diagnostic sous la selle est souvent maintenue par un collier ou glissée dans un support en caoutchouc, capuchon en place. Sur certains modèles, elle est enfoncée dans un recoin pour ne pas gêner le rangement : suivez le faisceau du doigt.

Derrière un cache latéral

Customs, roadsters et trails placent souvent la prise derrière un flanc en plastique clipsé ou vissé. C'est la configuration classique des Harley-Davidson et de certains modèles Honda. Retirez le cache sans forcer : les clips cassent facilement à froid.

Ailleurs : coque arrière, carénage, coffre de scooter

Plus rare, mais cela existe : certaines sportives logent le connecteur sous la coque arrière, et de nombreux scooters le placent dans le coffre, derrière une trappe. Si vous accédez régulièrement à ces zones pour entretenir votre moto, profitez-en pour repérer la prise une bonne fois pour toutes et vérifier l'état de ses contacts.

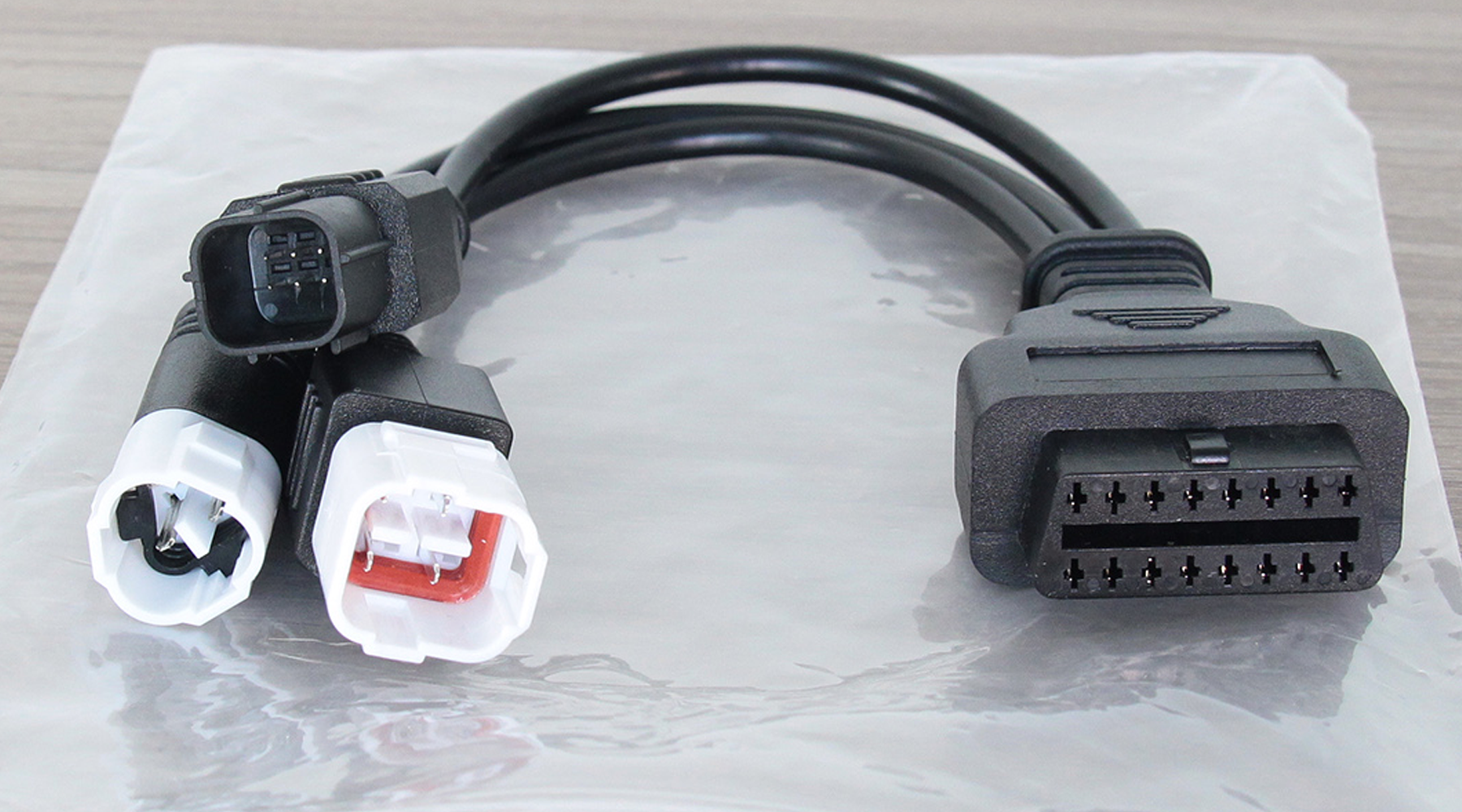

Les adaptateurs : à quoi ils servent et comment choisir le bon

Un adaptateur de diagnostic moto est un câble court qui relie le connecteur propriétaire de la machine à l'entrée de la valise. Il ne se contente pas de changer la forme : il achemine l'alimentation 12 V et la masse vers l'outil, et route la ligne de données (K-Line sur les générations anciennes, bus CAN sur les récentes) vers les bonnes broches. Un brochage incorrect bloque toute communication.

Pour choisir le bon adaptateur diagnostic Honda, Yamaha ou Suzuki, suivez cette méthode :

1. Notez la marque, le modèle exact et l'année de mise en circulation.
2. Localisez la prise à l'aide du tableau et retirez son capuchon.
3. Comptez les broches, observez la forme du connecteur et son détrompeur.
4. Comparez avec la liste de compatibilité de la valise : une même marque peut exiger deux câbles différents selon la génération.
5. Branchez contact mis, moteur arrêté, puis lancez la détection dans l'outil.

Bon à savoir : la valise iCarsoft MT Pro est proposée avec des câbles adaptateurs dédiés aux connecteurs propriétaires. La liste exacte des câbles fournis et des marques prises en charge figure sur la fiche produit : vérifiez-la avant de commander si votre moto est ancienne, importée ou d'une marque peu répandue. Pour une question de compatibilité, le support iCarsoft France répond par e-mail.

Ce qu'une valise moto lit réellement : moteur, ABS, TPMS

Trouver la prise n'est que la première étape. Ce que vous lirez ensuite dépend des calculateurs présents sur la moto et de la couverture de votre outil pour ce modèle. Voici ce qu'une valise diagnostic moto multimarque permet en général.

Calculateur moteur et injection

C'est le cœur du diagnostic : lecture des codes défaut moteur, effacement après réparation, données figées au moment de l'anomalie et valeurs en temps réel (régime, température du liquide de refroidissement, position du papillon, tension batterie, signal de sonde lambda, temps d'injection). Ces valeurs permettent de confirmer une panne plutôt que de changer des pièces au hasard.

ABS et freinage

Sur les modèles équipés, l'accès au calculateur ABS de la moto permet de lire les codes liés aux capteurs de roue et, selon les motos, de piloter une purge assistée du bloc hydraulique. Cette fonction complète la purge manuelle du maître-cylindre de frein, qui reste indispensable pour le circuit classique.

TPMS, immobiliseur, tableau de bord

Le contrôle de la pression des pneus TPMS n'est lisible que sur les motos équipées d'usine. L'accès à l'immobiliseur ou au tableau de bord varie fortement selon la marque. Retenez la règle : la prise ouvre l'accès, le protocole et la couverture déterminent ce que vous lirez. Si vous hésitez encore entre plusieurs outils, notre comparatif des valises de diagnostic moto détaille les critères de choix ; ici, nous restons concentrés sur la prise et les adaptateurs.

Et les codes clignotants ?

Sur certaines Honda et Suzuki, un simple cavalier sur la prise fait clignoter le témoin ou afficher un code au tableau de bord. Cette lecture des codes par clignotement dépanne, mais ne donne ni valeurs en temps réel, ni fonctions de service, et ignore l'ABS.

Le cas des motos récentes passées à l'OBD2 16 broches

Avec le durcissement des normes antipollution, notamment Euro 5, le diagnostic embarqué s'est généralisé sur les deux-roues neufs et la prise trapézoïdale à 16 broches est apparue sur de nombreux modèles. Bonne nouvelle : plus besoin de chercher un connecteur exotique. Mais trois précisions s'imposent.

• L'emplacement n'est toujours pas standardisé : la prise reste sous la selle, derrière un cache ou sous une trappe, pas sous le guidon comme sur une voiture.
• Connecteur standard ne veut pas dire protocole standard : la partie normalisée couvre surtout les défauts liés aux émissions. Pour l'ABS, le TPMS ou les fonctions de service, l'outil doit parler le protocole du constructeur.
• Un câble OBD 16 broches direct suffit côté connectique, mais la couverture de la marque dans la valise reste déterminante.

Cette accessibilité est aussi une bonne habitude à prendre avant une échéance comme le contrôle technique moto : une lecture des codes défaut avant le contrôle permet de vérifier qu'aucun témoin n'est allumé et qu'aucune anomalie n'est restée mémorisée.

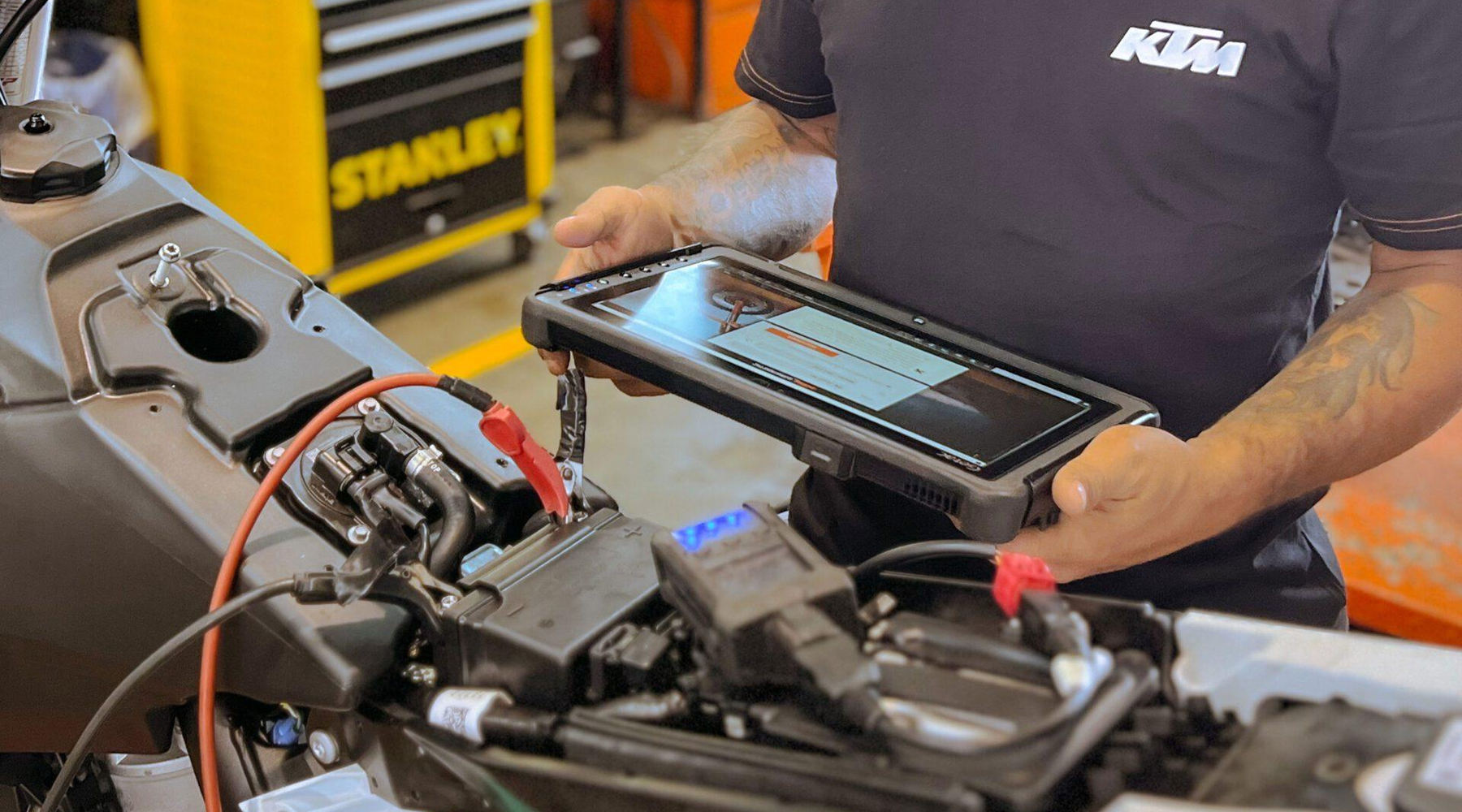

Ce que la valise iCarsoft MT Pro apporte une fois branchée

Une fois le bon adaptateur en place, la valise iCarsoft MT Pro prend le relais. Conçue pour les deux-roues, elle dialogue avec les calculateurs via les connecteurs propriétaires ou la prise 16 broches, selon la moto. Concrètement, voici ce que vous obtenez, dans la limite de la couverture de votre modèle :

• Lecture et effacement des codes défaut sur le calculateur moteur et, sur les modèles couverts, sur l'ABS et les autres modules accessibles.
• Affichage des valeurs en temps réel pour suivre un capteur pendant un essai et le comparer aux valeurs attendues.
• Données figées et informations calculateur, utiles pour dater une anomalie et vérifier la version du logiciel moteur.
• Tests d'actionneurs sur certains modèles, pour commander un élément (pompe, ventilateur, injecteur) et vérifier qu'il répond.
• Fonctions de service selon la marque et le modèle : remise à zéro du témoin d'entretien, apprentissage du papillon ou purge ABS, lorsque le constructeur l'autorise par la prise.

Le principe est simple : vous choisissez la marque dans le menu, vous branchez le câble correspondant, et la communication s'établit. La version compacte iCarsoft MT Pro Mini reprend la même logique dans un format plus réduit. Dans les deux cas, la liste détaillée des marques, modèles et fonctions disponibles est consultable sur la fiche produit, et l'équipe iCarsoft France reste joignable par e-mail pour valider une compatibilité avant achat.

Les erreurs classiques à éviter avec une prise diagnostic moto

La plupart des échecs de connexion ne viennent pas de l'outil, mais du branchement. Voici les pièges les plus fréquents.

• Forcer un connecteur qui ne rentre pas : le détrompeur sert justement à empêcher l'erreur. Si cela résiste, ce n'est pas le bon câble, ou il est à l'envers.
• Confondre prise de charge et prise diagnostic : la prise de maintien de charge de la batterie, la prise accessoire 12 V ou l'alimentation USB ne sont pas des prises de diagnostic, même si elles se ressemblent et se trouvent au même endroit.
• Brancher contact coupé : sans contact, les calculateurs ne répondent pas. Mettez le contact, moteur arrêté, sauf consigne contraire de l'outil.
• Diagnostiquer avec une batterie faible : une tension trop basse provoque des codes fantômes et des coupures de communication. Rechargez avant de conclure.
• Utiliser un câble d'une autre marque au même nombre de broches : le brochage diffère. Prenez l'adaptateur prévu pour la marque et la génération.
• Oublier le capuchon après la séance : un connecteur laissé ouvert s'oxyde et fera échouer les prochaines connexions.

Avec le bon câble, la bonne prise et le contact mis, le branchement prend moins d'une minute. Ensuite seulement commence le vrai travail : lire, interpréter, confirmer par les valeurs en temps réel, réparer, puis effacer.
